ZLDL APF有源电力滤波装置的工作原理：

◆滤波原理

ZLDL-APF通过外部电流互感器实时采集电流信号，通过内部检测电路分离出其中的谐波部分，通过IGBT功率变换器产生与系统中的谐波大小相等相位相反的补偿电流，实现滤除谐波的功能。

ZLDL-APF输出补偿电流根据系统的谐波量动态准确变化，因此不会出现过补偿的问题。另外，ZLDL-APF内部有过载?；すδ?，当系统的谐波量大于滤波器容量时，装置可以自动限制在100%额定容量输出，不会发生过载。

◆无功补偿原理

用户可以通过参数设置，使ZLDL-APF在滤除谐波的同时进行动态无功补偿。

APF根据系统的无功功率，通过IGBT功率变换器产生容性或感性的基波电流，实现动态无功补偿的目的，补偿目标值可以通过操作面板设定，不会出现过补偿，并且补偿平滑，不会产生对负载和电网的涌流冲击。

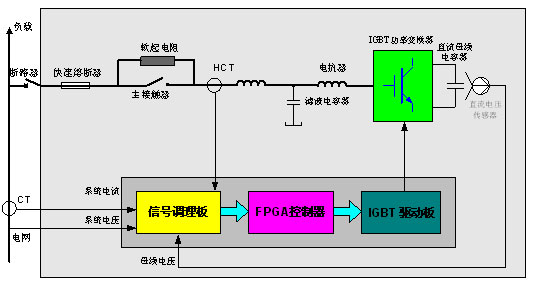

2.1.2 ZLDL-APF内部控制原理
