APF有源电力滤波装置参数要如何设置：

 主菜单的“参数设置”菜单下，有三个子菜单选项。

 补偿参数设置：用户常规参数设置。

 其他参数设置：用户常规参数设置。

 分次谐波限幅设置：APF 1-50次基波无功补偿及谐波滤除限幅值设置。

                           图5-7参数设置

补偿参数设置

用户在输入了正确的密码后，可执行“用户参数设置”的相关操作。

l网侧CT：工程人员根据实际电流互感器变比进行设定。点选输入实际CT变比，点击保存，如不保存则断电后则CT变比恢复为前次设置值或默认值。

【注】电流互感器接在系统电源侧，测量APF与负荷的总电流，APF做闭环补偿。

补偿模式：APF补偿模式分为：无功优先、谐波优先。无功优先模式是以功率因数为补偿目标，APF优先补偿无功电流，剩余容量补偿谐波电流。谐波优先模式是APF优先补偿谐波电流，剩余容量补偿无功电流。

注： APF的补偿模式，应由专业的调试工程师设置。

目标功因：设定期望的电网侧目标功率因数。

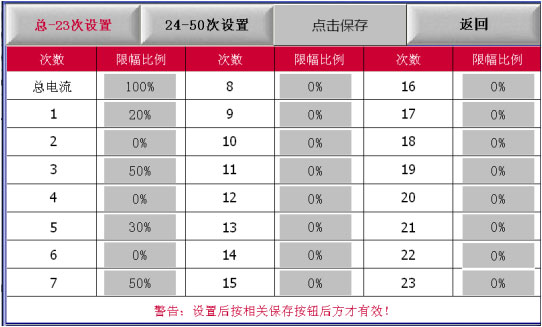

分次谐波限幅设置

  谐波限幅设置1：APF 1-50次基波无功补偿及谐波滤除限幅值设置。
